分離脫落電連接器接插件一般由插頭和插座組成，其中插頭也稱自由端連接器接插件，插座也稱固定連接器。通過插頭、插座的插合和分離來實現電路的連接和斷開，為了保證插頭與插座的連接簡單、方便；為了保證插頭與插座連接后信號的穩定、可靠，沒有電不連續性出現，就必須保證插頭與插座可靠鎖緊，因此就產生了插頭和插座的各種連接方式和鎖緊方式。

1、手輪式連接，中心拉桿鎖緊

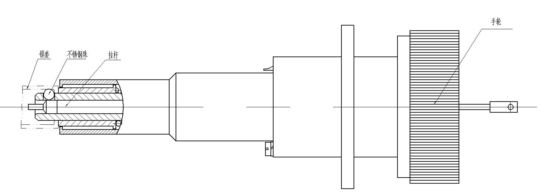

手輪式連接產品均采用中心拉桿鎖緊（見圖6-2），手輪和中心拉桿結構組成連接機構組件，連接機構組件一般都安裝在插頭上，倒轉手輪到手輪打滑，此時可以將插頭與插座鎖合，再正轉手輪到手輪打滑，此時插頭與插座連接到位。

2、直插式連接，中心拉桿鎖緊

直插式連接，中心拉桿鎖緊結構是分離脫落電連接產品采用的最常見的連接和鎖緊方式。直插連接，只需要將插頭與插座連接面對準后進行直線運動就能實現連接。中心拉桿鎖緊結構，通過拉桿和鋼球在彈簧作用下的運動，和鋼球與鎖套的配合來實現鎖緊和解鎖。

3、直插式連接，彈簧爪鎖緊

通過彈簧爪鎖緊的產品上安裝有彈性的卡爪，彈性卡爪一般采用彈簧鋼用機加工制成，經過熱處理后彈性卡爪具有一定的彈性。彈簧爪鎖緊結構就通過彈性卡爪和插座上對應的孔口小內部大的鎖套的配合來實現鎖緊和解鎖。

4、 螺紋連接

螺紋式連接方式在通用產品上應用較多，而在分離脫落產品上使用較少，該類產品通過三頭螺紋或中心螺桿來實現插頭與插座的連接與分離。螺紋式連接，連接速度較慢不適宜于需頻繁插拔和快速接連的場合。

5、卡口式連接，中心拉桿鎖緊

卡口式連接方式在通用產品上應用較多，而在分離脫落產品上使用較少，該類產品通過卡口槽和卡銷的配合來實現連接和鎖緊。但是卡口式連接由于其三條卡口槽的導程較長，因此連接的速度較快，但它制造復雜，成本也就較高。

6、分離方式

拉桿分離：最基本的分離方式，通過拉動產品中心的拉桿實現解鎖，完成插頭與插座的分離功能。拉桿通常在產品的軸心位置。

電磁分離：通過產品電磁線包產生的電磁力作用實現解鎖，完成插頭與插座的分離功能。帶手輪的電磁分離產品一般具有手輪分離功能（倒轉手輪2～3圈，插頭插座自動解鎖分離）。同時該種分離方式的產品都具備拉桿分離功能。

拉索分離：拉索通常固定在連接環上，在拉索上作用所需要的力完成插頭與插座的分離功能。

電機分離：電機分離類似于手輪分離，該種電連接器插頭上安裝有電機，插頭的手輪為一種齒輪結構，這樣電機轉動時，電機通過變速齒輪帶動手輪倒轉，實現插頭與插座的解鎖分離。電機分離的插頭與插座上一般安裝有微動開關，可以控制電機的停止和運轉。

氣動分離：氣動分離是機械分離的一種，其分離方式類似于拉桿分離，通過壓縮空氣源向產品施加一定的空氣壓力，拉桿在空氣壓力作用下運動，實現電連接器的解鎖分離。

液壓分離：類似于氣動分離，只是用液體壓力代替了空氣壓力。

剪切分離：通過在插頭與插座上作用徑向力，將產品中設計好的薄弱環節剪斷的方式實現分離的一種方式。該方式與其他方式的明顯區別是徑向分離和剪切部分的一次性使用。通過剪切銷完成分離，插頭與插座軸向可完成分離的，原則上不作為剪切分離。

電爆分離：通過電爆管的作用，推動拉桿，完成插頭與插座的分離功能。具備本方式的產品一般同時具備拉桿分離功能。

熔斷分離：與電爆分離相類似，其不同處在于通過大電流將金屬絲熔斷，釋放儲備的能量。

直拔分離：沒有專用的上鎖和解鎖機構，插頭與插座分別固定在整機的不同部位，隨整機同步實現分離。

導軌分離：分離方向與導彈運行方向成一定的夾角，插座固定在導彈上，插座帶動插頭沿斜面（導軌）運動后與插座分開。

水下分離：在水下使用的環境中，通過拉動產品中心的拉桿實現解鎖，完成插頭與插座的分離功能。拉桿通常在產品的軸心位置。
