上篇我們分享了“矩形連接器接插件參數、結構形式及環境適用性的選擇”，下面鵬基精密小編繼續給大家分享“線簧孔矩形電連接器接插件驗收項目及要求”。

隨著使用方對元器件的可靠性越來越重視，更多的使用方對制造商生產的電連接器進行二次篩選和驗收。

產品驗收的項目和數量在產品詳細規范中規定，或在產品合同或相關協議中規定。通常包括以下檢驗項目，除另有規定外，檢驗要求應按產品規范進行。

外觀質量

互換性

絕緣電阻

耐電壓

接觸電阻

密封性

接觸件插入力和分離力

電鍍層質量

J7型矩形電連接器是GJB176A-98《J7系列耐環境線簧孔矩形電連接器規范》的代表產品，具有以下特點。

連接方式：二次掛勾鎖緊式，鎖緊可靠；

端接方式：焊接式；

插孔采用線簧孔，插拔力小，可靠性高。

鋁合金殼體，重量輕，強度高；

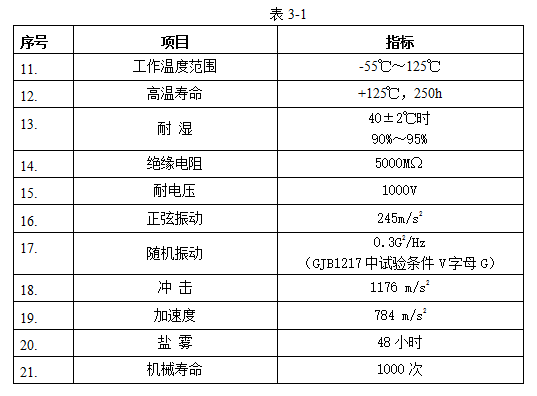

其主要性能指標見表3-1。

根據以上產品性能指標及結構特點，在選用時，首先對照性能指標是否滿足要求，在滿足的前提下，根據工作電流及芯數可選擇合適的接觸件型譜，確定產品規格。

執行標準GJB176A-98、Q/Ag20016B-96

“線簧孔矩形電連接器接插件驗收項目及要求”，就分享到這來，有什么不明白的可以聯系客服，我們將為您詳細解答，歡迎大家繼續關注。鵬基精密成立于2005年，是一家集研發、制造、銷售、服務于接器金屬零部件的研發加工定制。擁有專業的設計研發團隊，可自行設計自動化生產加工設備、自動化檢驗設備、自動化包裝設備，多種設備和技術獲得了國家專利。是美國Molex（莫仕）、Amphenol（安費諾）、中航的合格供應商。
